    • 商品名称: Digital FoldLine 180 书芯折页裁切线
    • 商品编号: Digital FoldLine 180

    Digital Fold Line 180数码印刷卷筒纸折页裁切线是精密达公司采用最新技术研发的卷筒纸从放卷—折页—裁切—书芯点胶堆积的自动化生产线,适合数码印刷机高速卷筒纸印刷之后书芯成型,为后道胶装工艺提供整本书芯,满足小批量、多品种胶装书的生产需求。 Digital Fold Line 180数码卷筒纸折页裁切线操作简单,自动化调整,裁切长度可变,能做定长及追标裁切,全线伺服电机控制纸带运行速度及张力,三角板折页,点胶堆积使得书芯成型牢固,对后续胶装工艺提供稳定的胶装书芯。全线工作速度可达180米/分钟,能完全匹配现有高速数码印刷机速度,能进行联线生产,也能离线生产。

    Digital FoldLine 180 书芯折页裁切线

    卷筒纸折页裁切解决方案

    Digital Fold Line 180数码印刷卷筒纸折页裁切线是精密达公司采用最新技术研发的卷筒纸从放卷—折页—裁切—书芯点胶堆积的自动化生产线,适合数码印刷机高速卷筒纸印刷之后书芯成型,为后道胶装工艺提供整本书芯,满足小批量、多品种胶装书的生产需求。

    Digital Fold Line 180数码卷筒纸折页裁切线操作简单,自动化调整,裁切长度可变,能做定长及追标裁切,全线伺服电机控制纸带运行速度及张力,三角板折页,点胶堆积使得书芯成型牢固,对后续胶装工艺提供稳定的胶装书芯。全线工作速度可达180米/分钟,能完全匹配现有高速数码印刷机速度,能进行联线生产,也能离线生产。



    独特优势:

    ♦ 机器配置全自动纸带纠偏、张力检测系统,无需人工干预自带折页位置变化造成折页偏差,运行可靠稳定。

    ♦ 采用两次三角板折页方式,根据书芯幅面不同,能实现6P和8P两种折页方式。

    ♦ 高速的书芯堆积机能多本一出,也可一本一出,灵活自动化控制满足不同需求。

    ♦ 整机可靠的安全保护、电气控制、操作及监控系统,具有远程处理模块。

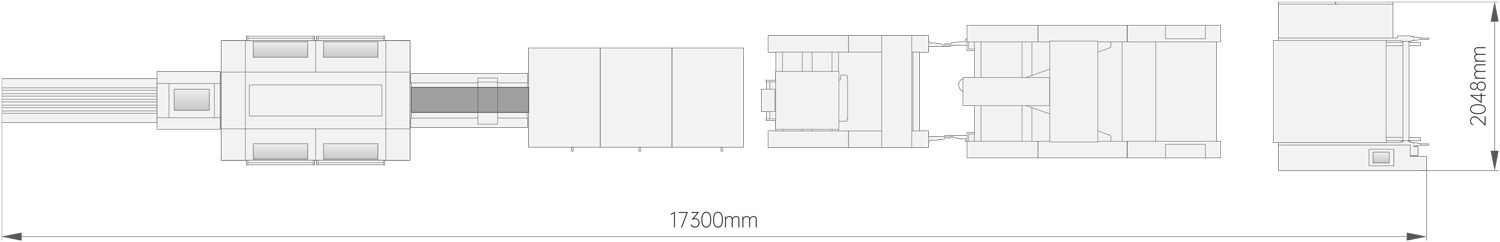

    产品布局图:

    1

    关键词:
    • JMD
  • 1

    放卷模块

    放卷模块更换纸卷时采用电机自动升举纸卷,自动到位检测,方便省力。

    浮动辊机构能实时消除纸卷不圆形成的周期性频繁微小张力波动,使得纸带达到良好的运行状态。

    纠偏机构

    纠偏机构能自动纠正纸带处于准确位置,然后经过折页三角板形成折页书帖。

    裁切模块

    裁切模块纸带采用上下输纸带夹住运行分两次裁切,纸带运行更加稳定,输纸带速度采用伺服精确控制。

    裁切方式包括定长裁切及追标裁切,工作过程中根据裁切标自动找准裁切位置,自动检测丢标。

    堆积模块

    堆积机将裁切后鱼鳞式输送过来的书帖进行堆积,通过边缘检测、扫码(分本码)及勾帖机构将书帖堆积并分本,并进行点胶处理方便后道胶装裁切。

  • 模块

    指标名称及代号

    指标数值

    备注

    放卷模块

    纸卷最大直径A

    1000mm

    纸卷最大宽度B

    900mm

    纸带最高线速度C

    180m/min

    折页模块

    纸带最大宽度H

    900 mm

    纸带最高线速度I

    180m/min

    折页精度J

    ≤1 mm

    裁切模块

    书帖长度E

    145~300mm

    书帖宽度D

    105~280mm

    裁切精度F

    ±0.5 mm

    纸带最高线速度G

    180m/min

    堆积模块

    书芯长度K

    110~300mm

    书芯宽度L

    145~280mm

    书芯厚度M

    3~50mm

    堆积速度

    ≤1800c/h

    书芯输出方式

    一本一出/
    多本一出
